總體介紹
介損測量是絕緣試驗中很基本的方法，可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等。在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。變壓器、互感器、電抗器、電容器以及套管、避雷器等介損的測量是衡量其絕緣性能的最基本方法。SR9000全自動抗干擾介質損耗測試儀突破了傳統的電橋測量方式，采用變頻電源技術，利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算；達到抗干擾能力強、測試速度快、精度高、全自動數字化、操作簡便；電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供最高10千伏的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。廣泛適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量。
功能介紹
1、儀器采用復數電流法，測量電容、介質損耗及其它參數。測試結果精度高，便于實現自動化測量。
2、儀器采用了變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。
3、儀器采用大屏幕液晶顯示器，測試過程通過漢字菜單提示既直觀又便于操作。
4、儀器操作簡便，測量過程由微處理器控制，只要選擇好合適的測量方式，數據的測量就可在微處理器控制下自動完成。
5、一體化機型，內附標準電容和高壓電源，便于現場測試，減少現場接線。
6、儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量。
7、設CVT測試功能，可實現CVT的自激法測試，無需外置附件，只需一次測量，C1,C2的電容和介損全部測出。
8、反接線測試采用ivddv技術,消除了以往反接線數據不穩定的現象。
9、具有反接線低壓屏蔽功能，在220kV CVT 母線接地情況下，對C11 可進行不拆線10kV 反接線介損測量
10、具有測量高電壓介損功能，能夠使用高壓變壓器或串聯諧振進行超過10kV電壓的介損試驗。
11、接地保護功能，當儀器不接地線或接地不良時，儀器不進入正常程序，不輸出高壓。過流保護功能，在試品短路或擊穿時儀器不受損壞。
12、觸電保護功能，當儀器操作人員不小心觸電時候，儀器會立即切斷高壓，保障試驗人員的安全。
技術指標
1、準確度： Cx: ±（讀數×1%+1pF）
2、tgδ: ±（讀數×1%+0.00040）
3、抗干擾指標： 變頻抗干擾，在200%干擾下仍能達到上述準確度
4、電容量范圍： 內施高壓： 3pF～60000pF/10kV 60pF～1μF/0.5kV
5、外施高壓： 3pF～1.5μF/10kV 60pF～30μF/0.5kV
6、分辨率： 最高0.001pF，4位有效數字
7、tgδ范圍： 不限，分辨率0.001%，電容、電感、電阻三種試品自動識別。
8、 試驗電流范圍：10μA～1A
9、內施高壓： 設定電壓范圍：0.5～10kV
10、最大輸出電流：200mA
11、升降壓方式：連續平滑調節
12、試驗頻率： 45、50、55、60、65Hz單頻
45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻
13、頻率精度： ±0.01Hz
14、外施高壓： 正接線時最大試驗電流1A，工頻或變頻40-70Hz
反接線時最大試驗電流10kV/1A，工頻或變頻40-70Hz
15、CVT自激法低壓輸出：輸出電壓3～50V，輸出電流3～30A
16、測量時間： 約40s，與測量方式有關
17、輸入電源： 180V～270VAC，50Hz±1%，市電或發電機供電

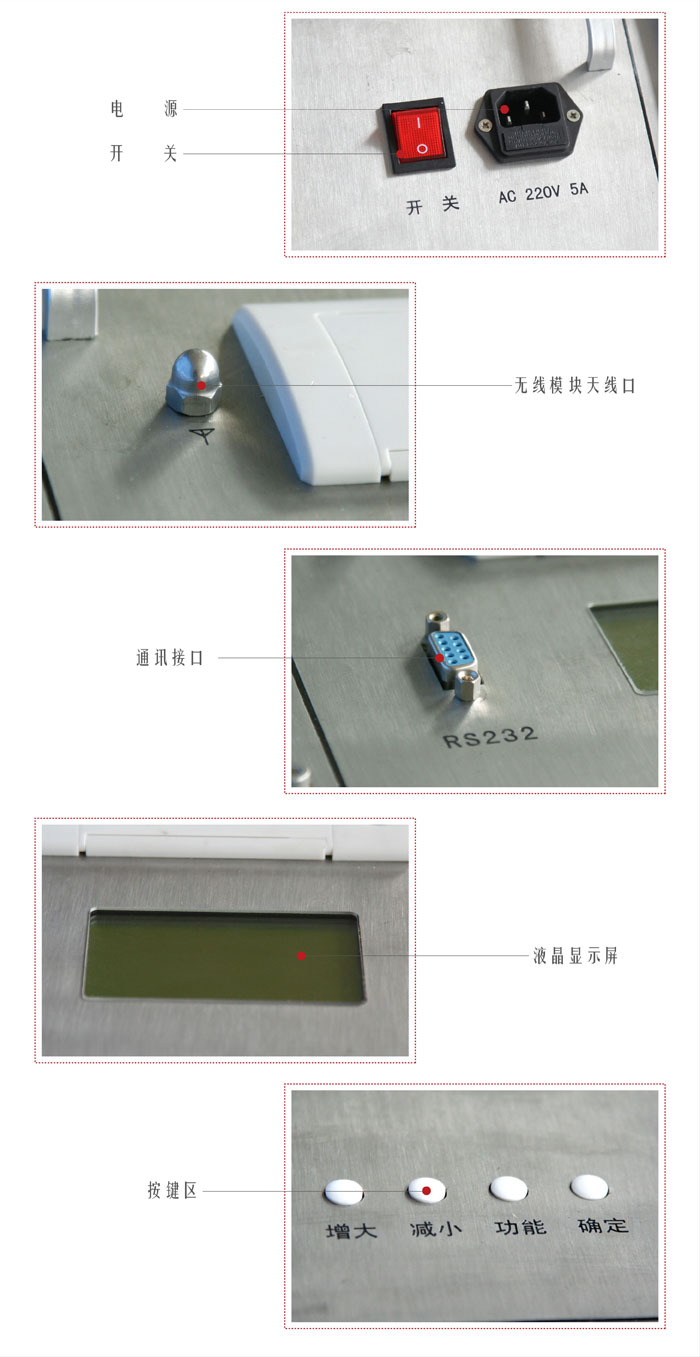

18、計算機接口： 標準RS232接口
19、打印機： 煒煌A7熱敏微型打印機
20、環境溫度： -10℃～50℃
21、相對濕度： <90%
22、外形尺寸：460×360×350（mm）
23、儀器重量：28（kg）
售后服務
1.儀器若出現質量問題，自購買之日起叁個月內包換，一年內免費維修，終身提供保修和技術服務。
2.如發現儀器有不正常情況或故障請及時與我們聯系，以便為您提供最便捷的處理方案，未經允許，請不要自行處理，以免發生危險。
